Przykładowy scenariusz
Rozruch linii o 6:00
- 1Moc 15-minutowa rośnie szybciej niż zwykle
- 2Uprzedzenie: SMS do kierownika zmiany
- 3Rozruch sprężarki przesunięty o kilka minut
- 4Kwadrans zamknięty poniżej mocy zamówionej
ProteonEnergia pod kontrolą. W czasie rzeczywistym.
System monitorowania energii, który pilnuje mocy 15-minutowej, mocy biernej i napięcia w punkcie zasilania. Uprzedza SMS-em i sygnalizacją na szafie, zanim przekroczenie mocy zamówionej trafi na fakturę.
- SMS
- uprzedzenie i alarm — do 8 osób
- LAN
- podgląd w zwykłej przeglądarce
- CSV
- zapis co 1 s, do roku danych
- Bez wyłączeń
- montaż zwykle bez zatrzymania zakładu
Przekroczenie mocy zamówionej widać dopiero na fakturze
Operator rozlicza moc w okresach 15-minutowych. Wystarczy jeden kwadrans, w którym nałożą się rozruchy maszyn, sprężarki i ogrzewanie, żeby pojawiła się opłata. Bez bieżącego pomiaru dowiadujesz się o tym po fakcie.
Co Proteon pozwala zatrzymać, zanim trafi na fakturę
- Przekroczenie mocy umownejŚrednia moc w jednym kwadransie wyższa niż moc zamówiona w umowie z operatorem.
- Ponadumowny pobór energii biernejtg φ powyżej wartości dopuszczonej w umowie lub taryfie.
- Energia bierna pojemnościowaMoc bierna oddawana do sieci — np. przy przewymiarowanej kompensacji lub dużej liczbie zasilaczy elektronicznych.
Jak działa Proteon
Od sieci do telefonu dyżurnego. Wybierz element schematu, żeby zobaczyć, co dzieje się na każdym etapie.
01 / 06
Sieć elektroenergetyczna
Zasilanie obiektu z sieci operatora. W tym punkcie powstaje to, co później widać na fakturze: moc 15-minutowa i energia bierna.
02 / 06
Pomiar w punkcie zasilania
Prąd mierzony przez przekładniki prądowe, a przy pomiarze po stronie SN także przez przekładniki napięciowe. Punkt pomiaru to główne przyłącze — styk zakładu z siecią operatora.
03 / 06
Proteon

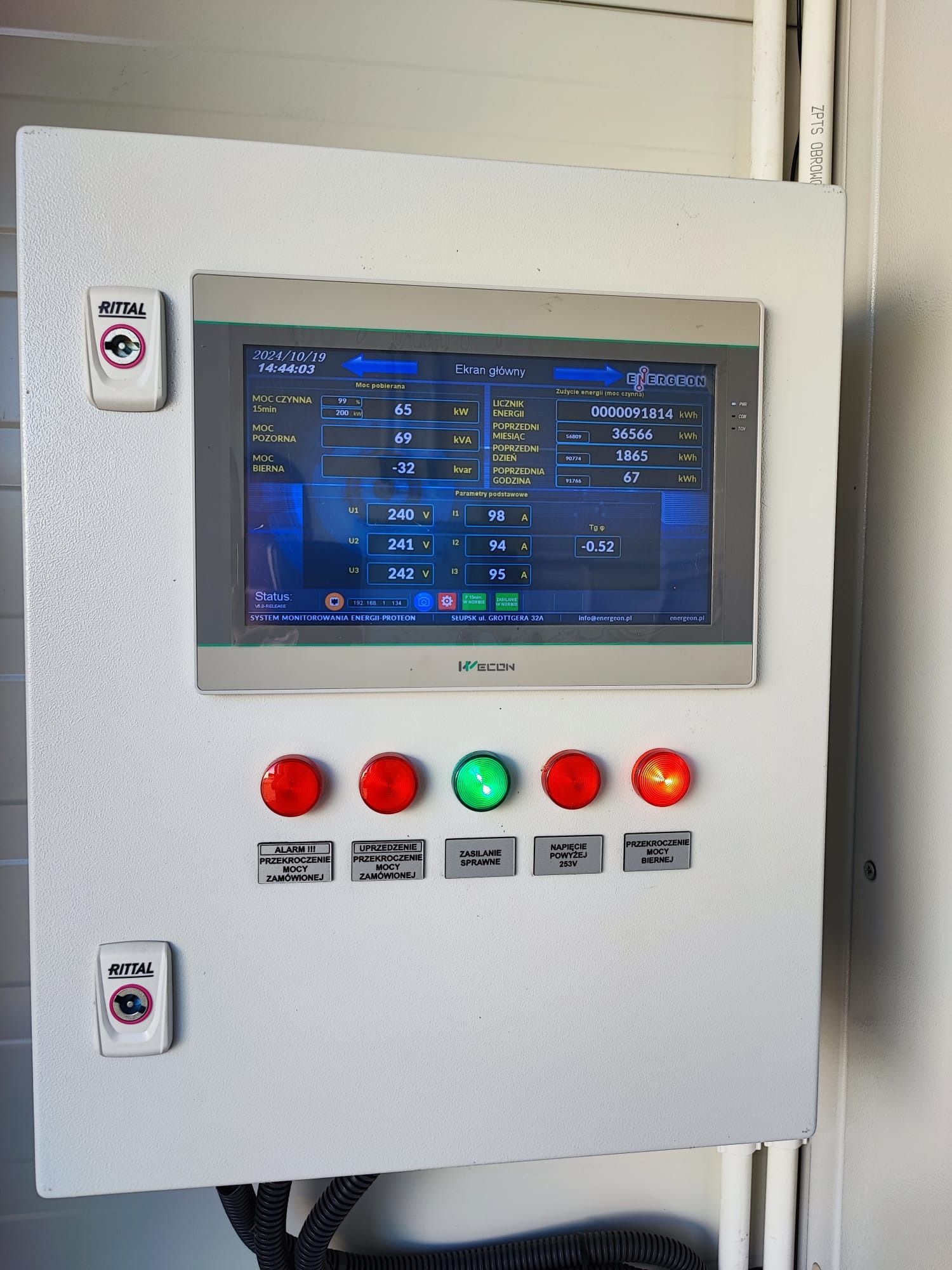

Szafa z panelem dotykowym i lampkami sygnalizacyjnymi. Liczy moc 15-minutową i porównuje ją z ustawioną mocą umowną (zamówioną).
04 / 06
Analiza
Moc 15-minutowa względem mocy zamówionej, moc bierna względem dopuszczalnej, napięcie względem 253 V. Zdarzenia trafiają do dziennika „Strażnik mocy”, pomiary do archiwum CSV.
05 / 06
Uprzedzenie i alarm
Najpierw uprzedzenie, potem alarm. SMS, lampka na szafie i komunikat na ekranie panelu.
06 / 06
Użytkownik i reakcja
Stan instalacji widzisz na panelu w szafie, na ekranie w biurze i w przeglądarce na dowolnym komputerze w sieci zakładu. SMS trafia do maksymalnie 8 osób. Reagujesz Ty — albo, w opcji odciążania, Proteon sam wysyła impuls na wyłącznik wybranego obwodu.
Monitorowane parametry
Nazwy jak na ekranie panelu Proteon. Pomiar w jednym punkcie: na głównym przyłączu zakładu.
Parametry podstawowe
- Napięciew fazach L1–L3V
- Prądw fazach L1–L3A
- tg φstosunek mocy biernej do czynnej
Moc pobierana
- Moc czynna chwilowakW
- Moc czynna 15 minz ustawioną mocą umowną i histerezą alarmu w %kW
- Moc pozornakVA
- Moc biernaindukcyjna i pojemnościowa (znak)kvar
Zużycie energii
- Licznik energii czynnejkWh
- Poprzednia godzinakWh
- Poprzedni dzieńkWh
- Poprzedni miesiąckWh
Alarmy i sygnalizacja
Dwa poziomy dla mocy zamówionej: uprzedzenie daje czas na reakcję, alarm informuje o przekroczeniu. Każde zdarzenie jest widoczne od razu — na szafie, na ekranie i w telefonie.
- Alarm!!! Przekroczenie mocy zamówionej
- Uprzedzenie przekroczenia mocy zamówionej
- Zasilanie sprawne
- Napięcie powyżej 253 V
- Przekroczenie mocy biernej
Histereza 99%. Alarm przekroczenia mocy umownej gaśnie dopiero, gdy moc spadnie o 1% poniżej progu. Przekaźnik nie przełącza się w kółko, gdy moc oscyluje wokół progu.
SMS
Komunikat do maksymalnie 8 osób — np. głównego energetyka, kierownika zmiany i dyżuru utrzymania ruchu.
Sygnalizacja na szafie
Lampki z opisem zdarzenia — czytelne bez logowania do systemu.
Ekran panelu
Statusy mocy 15-minutowej, zasilania i tg φ na ekranie głównym.
Dziennik „Strażnik mocy”
Ostatnie zdarzenia z datą i godziną.

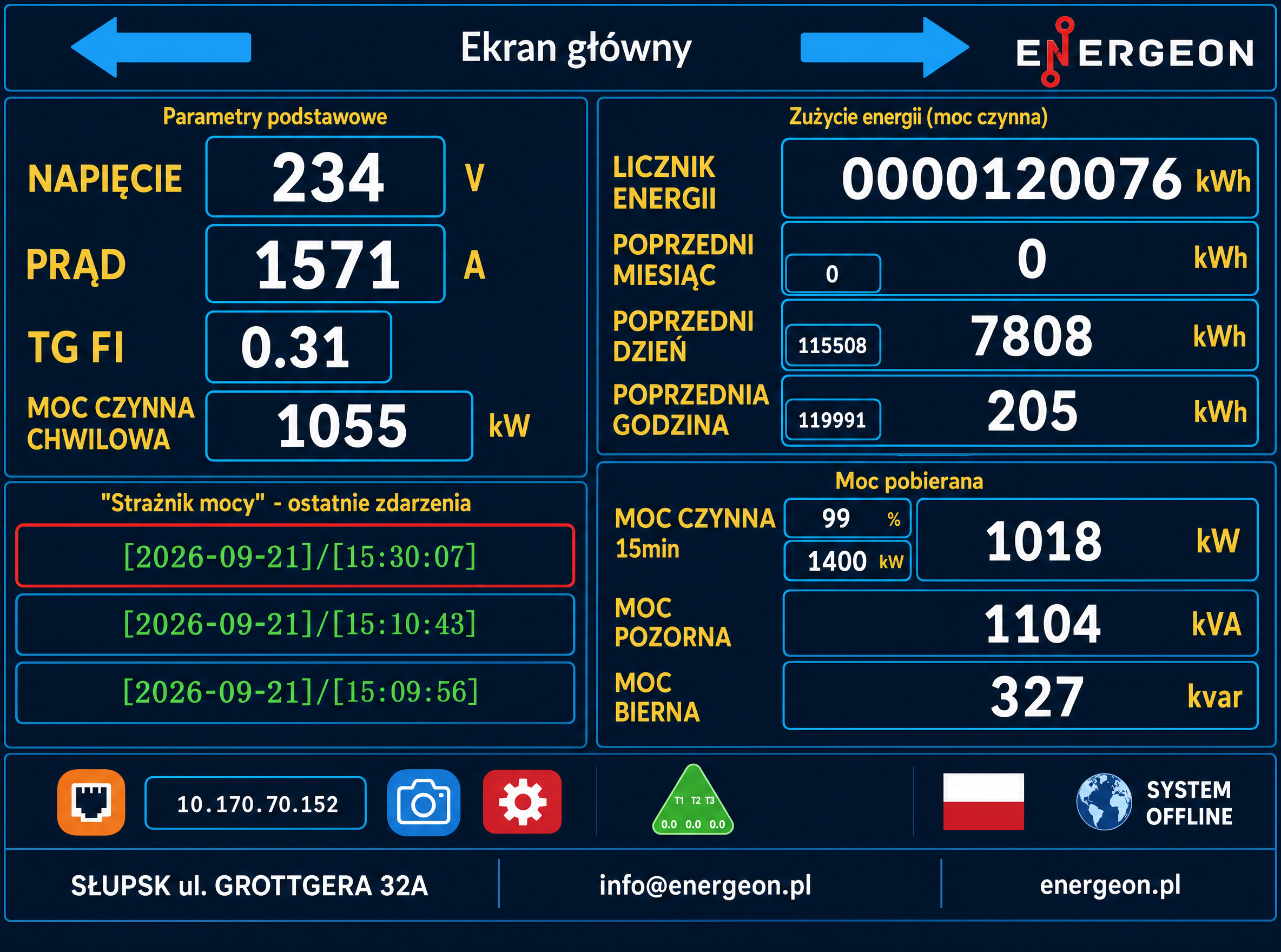

Ekrany Proteona

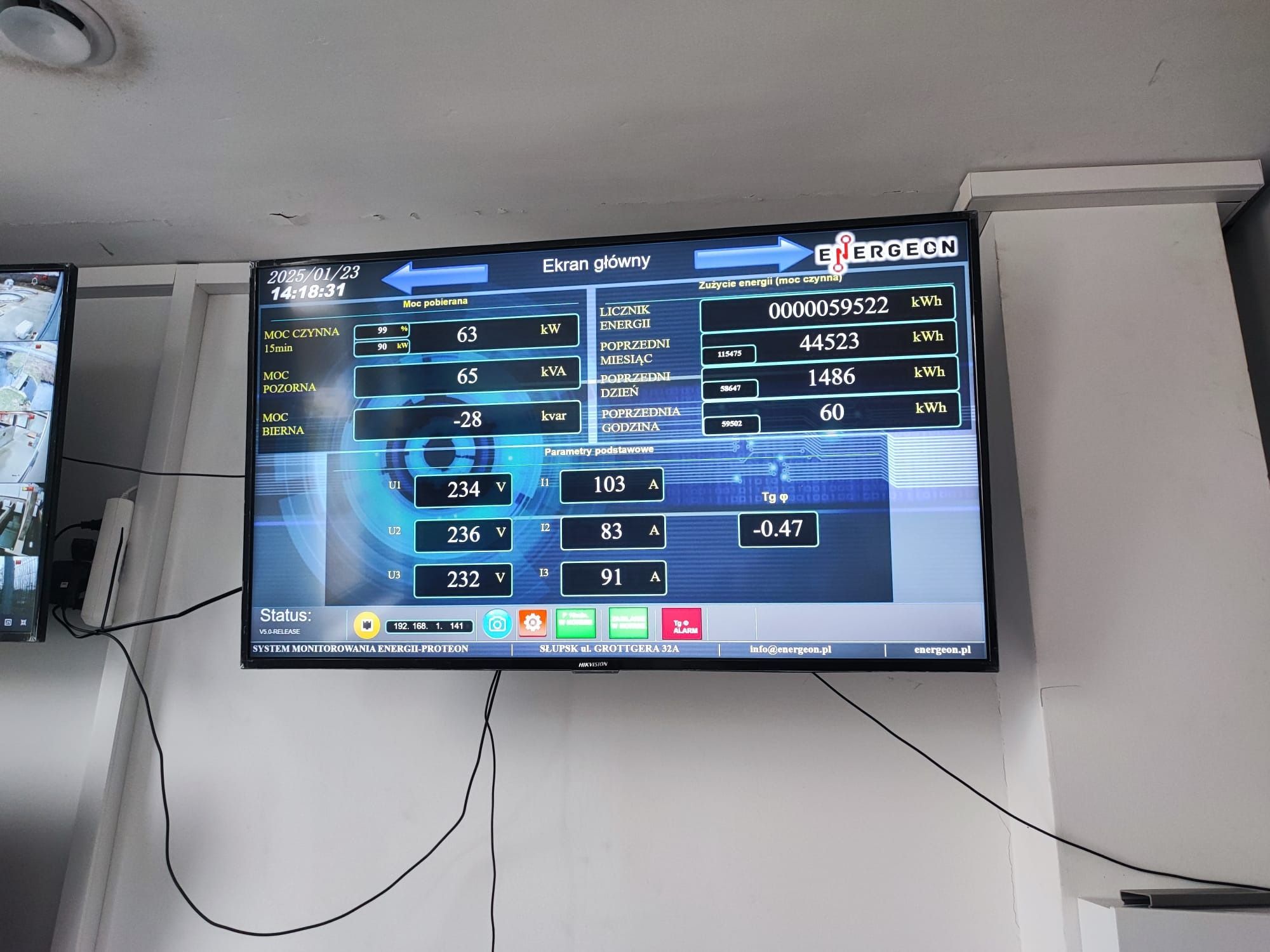

Ten sam ekran główny na panelu w szafie, na dużym ekranie w biurze i w zwykłej przeglądarce — wystarczy wpisać adres IP, który Proteon otrzymuje w sieci zakładu (statyczny lub z DHCP). Bez instalowania programów.
Historia i archiwum pomiarów
Proteon zapisuje moc, prąd, napięcie i współczynnik mocy co sekundę, do roku wstecz. Plik CSV otworzysz w arkuszu kalkulacyjnym, porównasz miesiące, znajdziesz szczyty i przygotujesz decyzję o zmianie mocy umownej albo o kompensacji.
- Archiwum CSV
- Interwał 1 sekunda, do 1 roku danych: moc, prąd, napięcie, współczynnik mocy.
- Liczniki zużycia
- Energia czynna z poprzedniej godziny, dnia i miesiąca na ekranie głównym.
- Dziennik zdarzeń
- Kiedy pojawiło się uprzedzenie lub alarm — z dokładnością do sekundy.
Odciążanie — gdy reakcja nie zdąży Opcja
Kwadrans to mało czasu, zwłaszcza w nocy i w weekend. W dodatkowo płatnej opcji Proteon ma jedno wyjście odciążające: wysyła impuls na wyłącznik mocy wybranego obwodu, zanim moc umowna zostanie przekroczona.
Odbiory, które można odłączyć na chwilę
- sprężarka rezerwowa
- ogrzewanie i klimatyzacja
- ładowanie wózków i pojazdów
- odbiory technologiczne, które mogą chwilę poczekać
Przykłady obwodów, które można podłączyć do wyjścia odciążającego. Wybór ustalamy po analizie instalacji.
Wersja podstawowa czy z odciążaniem?
Proteon zawsze ostrzega. Różnica dotyczy tego, kto reaguje, gdy moc zbliża się do mocy zamówionej.
| Funkcja | Wersja podstawowa | Z opcją odciążania |
|---|---|---|
| Pomiar na przyłączu: moc 15-minutowa, moc bierna, napięcia, prądy | Tak | Tak |
| Uprzedzenie i alarm: SMS do 8 osób, lampki na szafie, panel | Tak | Tak |
| Podgląd w przeglądarce w sieci LAN i archiwum CSV | Tak | Tak |
| Kto reaguje na uprzedzenie | Obsługa zakładu — przesuwa rozruch albo wyłącza odbiór, który może poczekać | Proteon wysyła impuls na wyłącznik wybranego obwodu; o pozostałych odbiorach decyduje obsługa |
| Wyjście odciążające | Brak | Jedno wyjście — jeden obwód, bez ustalania kolejności wyłączeń |
| Rozliczenie | Wersja podstawowa | Opcja dodatkowo płatna |
Uprzedzenie daje czas na reakcję, ale nie wyłącza niczego samo — w wersji podstawowej decyzję podejmuje obsługa zakładu.
Instalacja i integracja

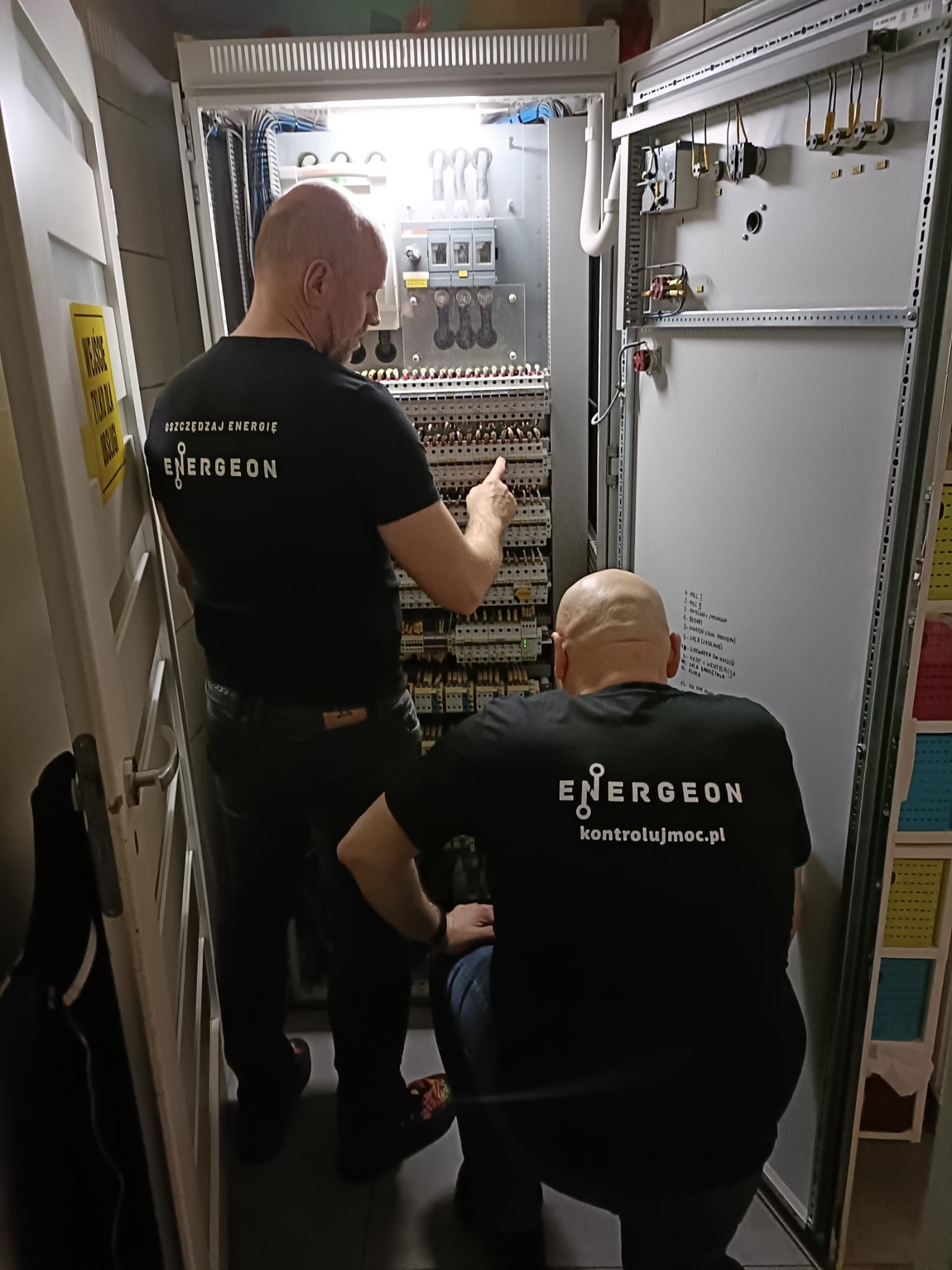

W zdecydowanej większości obiektów montujemy i uruchamiamy Proteona bez wyłączania zakładu. Mamy w tym duże doświadczenie i wymagane uprawnienia. Wyłączenie planujemy tylko wtedy, gdy wymagają tego względy bezpieczeństwa, np. przy pracach na napięciu SN.
- Pomiar na przyłączu
- Jeden punkt pomiarowy: główne przyłącze na styku zakładu z siecią operatora.
- Przekładniki
- Prądowe, a przy pomiarze po stronie SN także napięciowe.
- Szafa Proteon
- Panel dotykowy z ekranem głównym i lampki sygnalizacyjne z opisem zdarzeń.
- LAN i SMS
- Podgląd w przeglądarce w sieci zakładu, SMS do 8 osób.
Przykładowe scenariusze
Jak wygląda reakcja na zdarzenie w typowym zakładzie.
Przykładowy scenariusz
Weekend, mała moc, ujemny tg φ
- 1Obiekt oddaje do sieci energię bierną pojemnościową
- 2Lampka: przekroczenie mocy biernej
- 3Analiza: kompensacja przewymiarowana dla małego obciążenia
- 4Korekta układu albo kompensator aktywny
Przykładowy scenariusz
Napięcie powyżej 253 V
- 1Napięcie przekracza 230 V + 10%
- 2Lampka i komunikat na panelu
- 3Sprawdzenie zasilania i zgłoszenie do operatora sieci
Pytania o Proteon
Proteon
Czym jest system monitoringu energii Proteon?
Proteon to system, który na bieżąco kontroluje parametry związane z poborem i zużyciem energii elektrycznej. Alarmuje użytkownika, gdy wartości zbliżają się do ustalonych progów — zanim dojdzie do przekroczenia generującego dodatkowe koszty.
Jakie parametry można monitorować?
Napięcia i prądy w fazach, moc czynną chwilową i 15-minutową, moc pozorną, moc bierną i tg φ, a także licznik energii czynnej z zużyciem w poprzedniej godzinie, dniu i miesiącu.
W jaki sposób system alarmuje użytkownika?
Komunikatem SMS do maksymalnie 8 osób, lampkami sygnalizacyjnymi na szafie i na ekranie panelu. Osobno sygnalizowane są: uprzedzenie przekroczenia mocy zamówionej, przekroczenie mocy zamówionej, przekroczenie mocy biernej i napięcie powyżej 253 V. Zdarzenia trafiają do dziennika „Strażnik mocy”.
Czy Proteon może sam wyłączyć odbiory?
Tak, w dodatkowo płatnej opcji. Proteon ma wtedy jedno wyjście odciążające, które wysyła impuls na wyłącznik mocy wybranego obwodu, zanim moc umowna zostanie przekroczona.
Czy Proteon wymaga przebudowy instalacji lub wyłączenia zakładu?
Nie. Prąd mierzymy przez przekładniki prądowe (przy pomiarze po stronie SN także przez napięciowe) na głównym przyłączu. W zdecydowanej większości obiektów montujemy i uruchamiamy system bez wyłączania zakładu — wyłączenie planujemy tylko ze względów bezpieczeństwa, np. przy pracach na SN.
Czy mam dostęp do Proteona spoza szafy?
Tak. W sieci LAN zakładu podgląd działa w zwykłej przeglądarce — wystarczy wpisać adres IP Proteona (statyczny lub przydzielony z DHCP). Parametry można też wyświetlać na dużym ekranie, np. w biurze.
Czy dane z pomiarów można wyeksportować?
Tak. Proteon zapisuje moc, prąd, napięcie i współczynnik mocy do pliku CSV co sekundę i przechowuje do roku danych.
Ile punktów pomiarowych obsługuje Proteon?
Proteon mierzy w jednym punkcie: na głównym przyłączu, czyli na styku zakładu z siecią operatora. To tam rozliczana jest moc umowna i energia bierna.
Do ilu osób Proteon wysyła SMS?
Do maksymalnie 8 osób.
Co oznacza próg 99% przy mocy 15-minutowej?
To histereza alarmu przekroczenia mocy umownej. Alarm wyłącza się dopiero, gdy moc spadnie o 1% poniżej progu. Dzięki temu przekaźnik nie przełącza się w kółko, gdy moc oscyluje wokół progu.
Zapytaj o Proteon
Napisz, jaką masz moc zamówioną i co pojawia się na fakturze. Odpowiemy, jak Proteon sprawdzi się w Twoim obiekcie.
Co dalej po wysłaniu
- 1Bezpłatna wstępna analiza
Oceniamy fakturę i opis instalacji. Wstępna analiza faktur jest bezpłatna.
- 2Odpowiedź w ciągu 2 dni roboczych
E-mailem lub telefonicznie: co widać na fakturze i jaki jest sensowny następny krok.
- 3Pomiar, jeśli jest potrzebny
Pomiar analizatorem sieci kosztuje 1000 zł netto. Przy montażu kompensacji mocy biernej ta kwota wchodzi w rozliczenie całej pracy.
Co warto przygotować
- rachunek za energię (najlepiej z kilku ostatnich miesięcy)
- wykres lub eksport danych z licznika, jeśli jest dostępny
- zdjęcie rozdzielni głównej
- dokumentację instalacji, jeśli ją masz
Załączniki są opcjonalne. Na początek wystarczy krótki opis problemu.
