Kompensatory aktywneMoc bierna indukcyjna i pojemnościowa — w jednym urządzeniu.
Kompensator aktywny (SVG, Static Var Generator) wytwarza moc bierną elektronicznie, bez stopni kondensatorów. Radzi sobie tam, gdzie bateria kondensatorów nie wystarcza: przy energii biernej pojemnościowej i szybko zmieniającym się obciążeniu.
- Oba rodzaje
- moc bierna indukcyjna i pojemnościowa
- 5–100 kvar
- zakres mocy kompensatorów w ofercie
- Bezstopniowo
- bez przełączania stopni kondensatorów
Kiedy wybrać kompensator aktywny
- Energia bierna pojemnościowa
- Zasilacze LED, elektronika, UPS-y, długie kable. Bateria kondensatorów jej nie skompensuje — sama jest pojemnościowa.
- Zmienne obciążenie
- Gdy moc bierna szybko zmienia kierunek i wartość, a stopnie baterii nie nadążają albo przełączają się bez przerwy.
- Mniejsze i średnie moce
- Od 5 do 100 kvar — biura, obiekty komercyjne, mniejsze zakłady i uzupełnienie istniejących baterii.
- Przekompensowanie
- Gdy istniejąca bateria w okresach małego obciążenia powoduje oddawanie energii biernej pojemnościowej do sieci.
Bateria kondensatorów a kompensator aktywny
| Cecha | Bateria kondensatorów | Kompensator aktywny |
|---|---|---|
| Kompensowana moc bierna | indukcyjna | indukcyjna i pojemnościowa |
| Regulacja | stopniowa — styczniki załączają kolejne stopnie | bezstopniowa — elektroniczna |
| Ryzyko przekompensowania | przy złym doborze stopni | kompensator dopasowuje moc do bieżącego zapotrzebowania |
| Typowe zastosowanie | duże, przewidywalne obciążenie indukcyjne | zmienne obciążenie, odbiory elektroniczne |
| Zakres mocy u nas | 50–500 kvar | 5–100 kvar |
| Nasza rola | projektujemy i budujemy sami | dobieramy, montujemy i uruchamiamy |
Zrealizowane układy
Kompensatory aktywne 10, 15 i 30 kvar — w rozdzielni, w szafie wolnostojącej i w obudowie zewnętrznej.

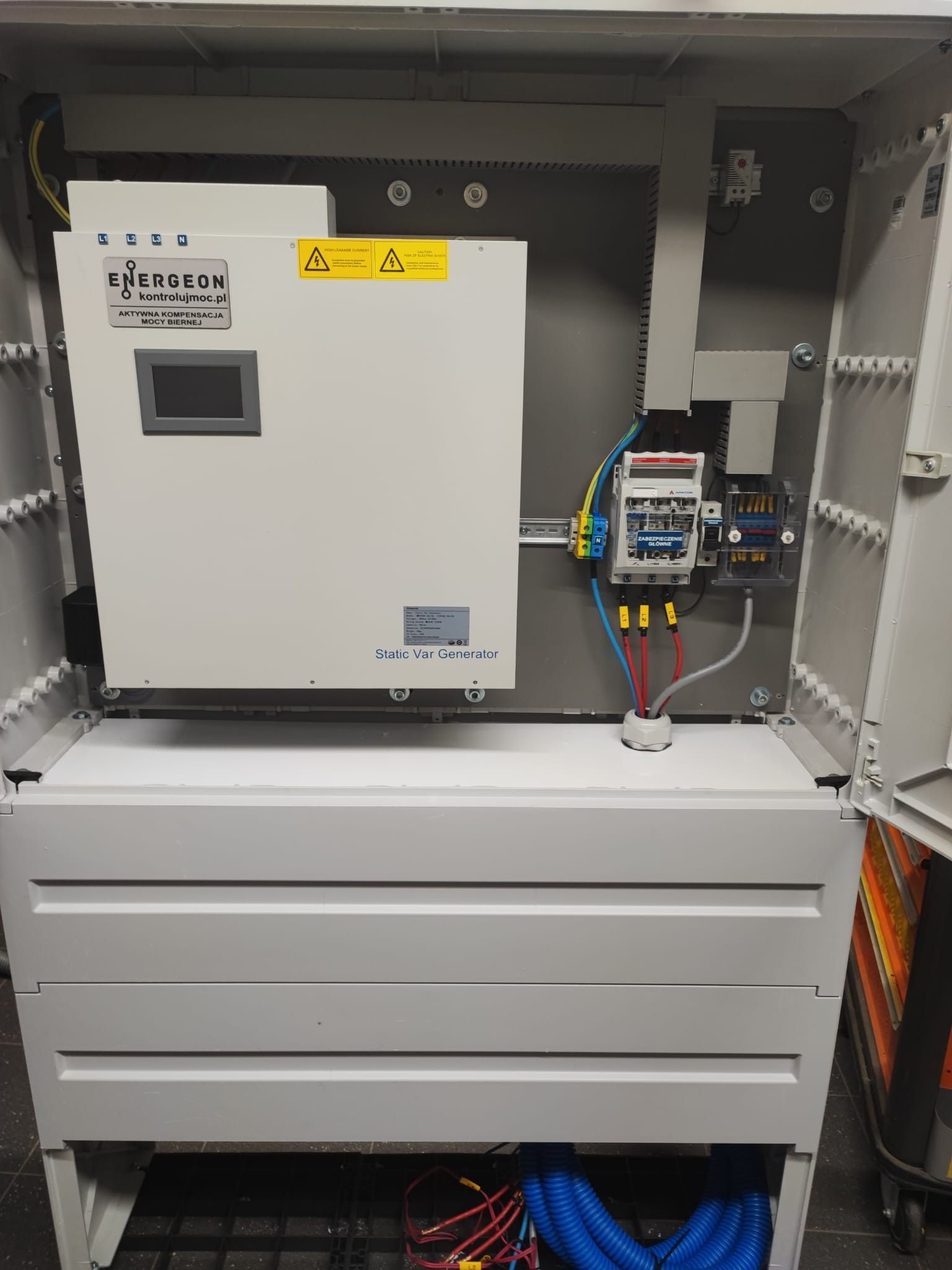

30 kvar, pojemnościowo-indukcyjny — w istniejącej rozdzielni.
15 kvar — obudowa zewnętrzna.

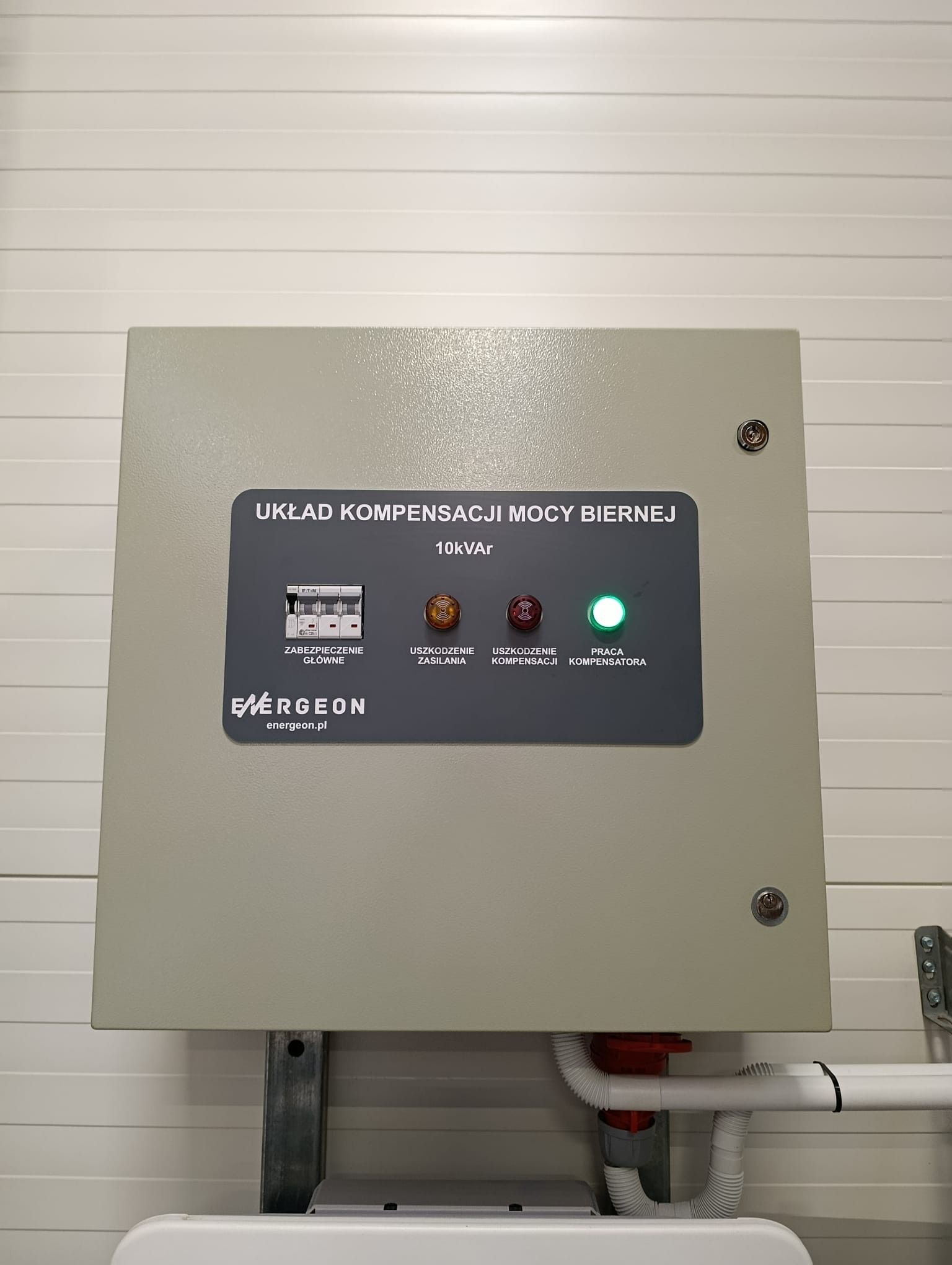

10 kvar — szafa z sygnalizacją stanu pracy.

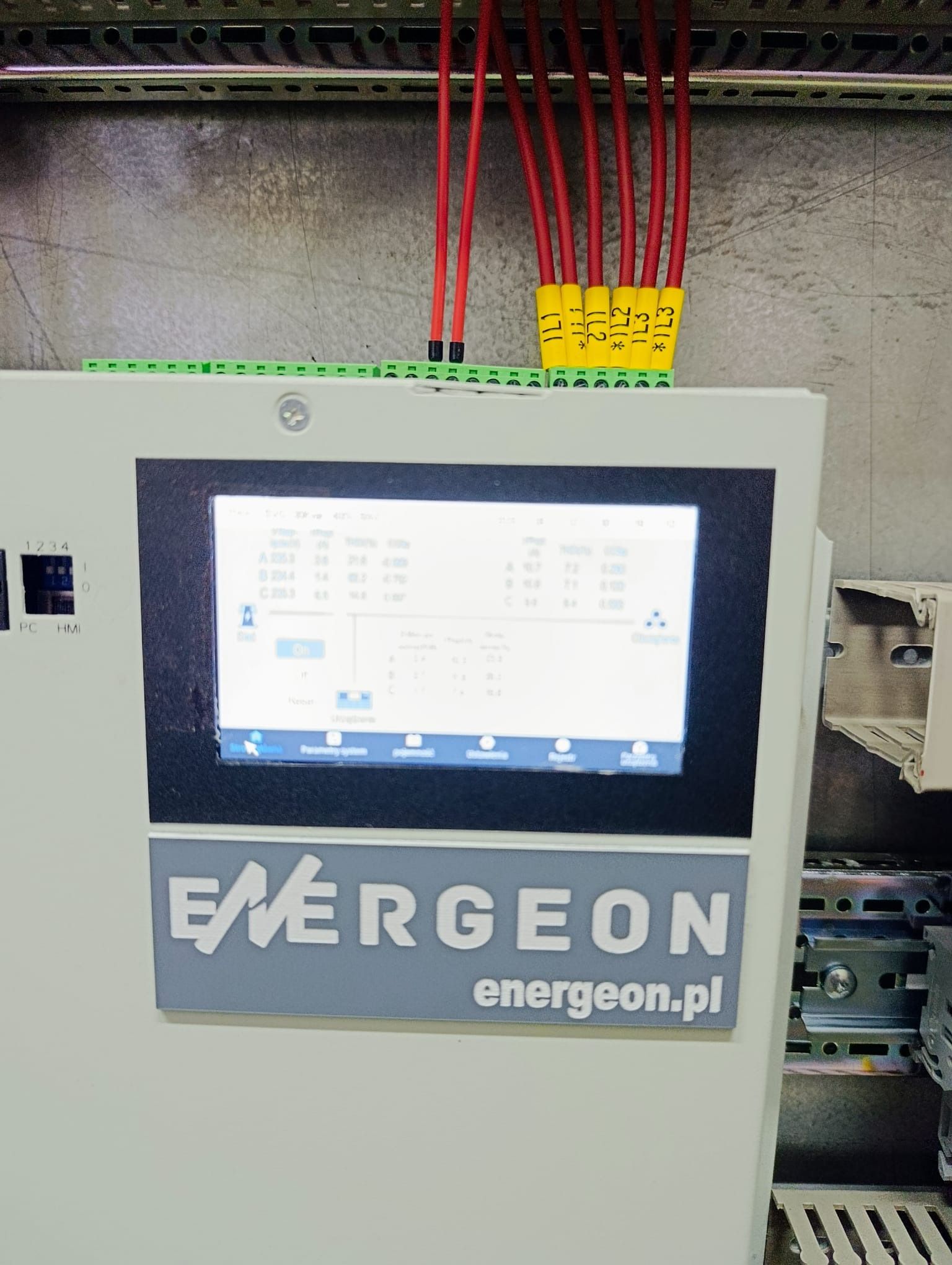

Panel kompensatora z podglądem parametrów.

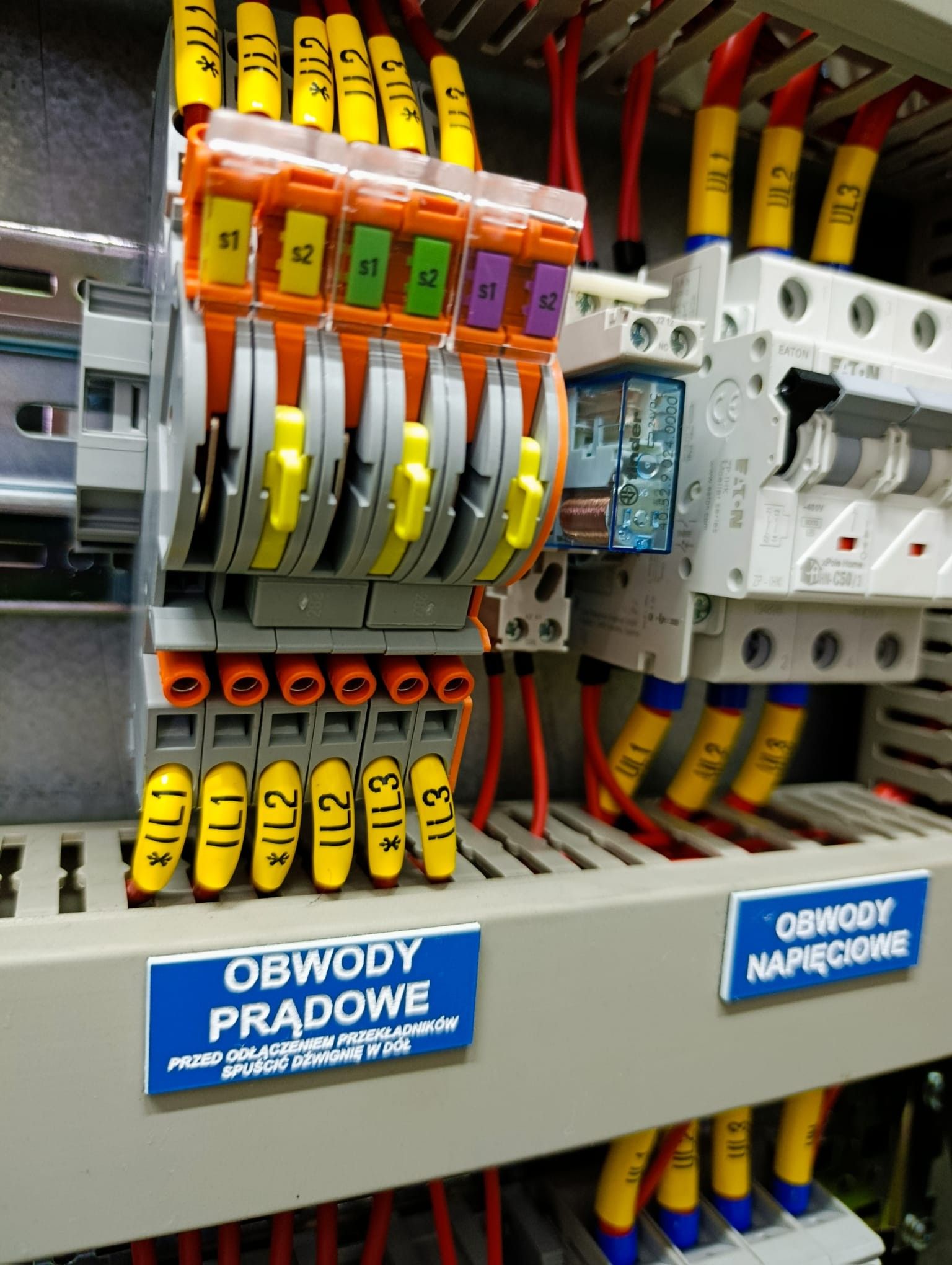

Obwody prądowe na zaciskach probierczych — bezpieczne odłączenie przekładników.
Pytania o kompensatory aktywne
Kompensatory aktywne
Czy kompensator aktywny kompensuje moc bierną pojemnościową?
Tak. Kompensuje oba rodzaje mocy biernej — indukcyjną i pojemnościową — bezstopniowo, zależnie od bieżącego zapotrzebowania.
Jakiej mocy kompensatory montujecie?
Oferujemy kompensatory aktywne od 5 do 100 kvar. Konkretną moc dobieramy na podstawie pomiaru. Zrealizowane przez nas układy to m.in. 10, 15 i 30 kvar.
Jak kompensator mierzy moc bierną?
Przez przekładniki prądowe w punkcie zasilania. Obwody prądowe wyprowadzamy na zaciski probiercze, żeby przekładniki można było bezpiecznie odłączyć bez przerywania ich obwodu.
Bateria kondensatorów czy kompensator aktywny?
Bateria kondensatorów kompensuje moc bierną indukcyjną i dobrze sprawdza się przy dużym, przewidywalnym obciążeniu. Kompensator aktywny kompensuje bezstopniowo moc indukcyjną i pojemnościową, więc wybieramy go przy zmiennym obciążeniu i dużej liczbie odbiorów elektronicznych. Rozstrzyga pomiar.
Zapytaj o kompensator aktywny
Masz na fakturze energię bierną pojemnościową albo zmienne obciążenie? Wyślij fakturę — sprawdzimy, czy kompensator aktywny rozwiąże problem.
Co dalej po wysłaniu
- 1Bezpłatna wstępna analiza
Oceniamy fakturę i opis instalacji. Wstępna analiza faktur jest bezpłatna.
- 2Odpowiedź w ciągu 2 dni roboczych
E-mailem lub telefonicznie: co widać na fakturze i jaki jest sensowny następny krok.
- 3Pomiar, jeśli jest potrzebny
Pomiar analizatorem sieci kosztuje 1000 zł netto. Przy montażu kompensacji mocy biernej ta kwota wchodzi w rozliczenie całej pracy.
Co warto przygotować
- rachunek za energię (najlepiej z kilku ostatnich miesięcy)
- wykres lub eksport danych z licznika, jeśli jest dostępny
- zdjęcie rozdzielni głównej
- dokumentację instalacji, jeśli ją masz
Załączniki są opcjonalne. Na początek wystarczy krótki opis problemu.
