Indukcyjna
Tworzą ją odbiorniki z polem magnetycznym. To najczęstszy przypadek w zakładach produkcyjnych.
- silniki i napędy
- transformatory, zwłaszcza słabo obciążone
- sprężarki, pompy, wentylatory
- dławiki, spawarki, piece indukcyjne
Kompensacja mocy biernejDobrana na podstawie pomiarów, a nie przypuszczeń.
Mierzymy instalację, analizujemy przebieg mocy biernej i dobieramy rozwiązanie: baterię kondensatorów, kompensator aktywny albo dławiki ochronne. Baterie budujemy sami. Montujemy, uruchamiamy i sprawdzamy efekt.
- 50–500 kvar
- baterie kondensatorów z własnego warsztatu
- 5–100 kvar
- kompensatory aktywne — moc indukcyjna i pojemnościowa
- Pomiar
- analizator sieci na przyłączu przed doborem
Czym jest moc bierna i skąd się bierze
Moc bierna to składowa mocy związana z cyklicznym gromadzeniem i oddawaniem energii przez pola magnetyczne i elektryczne odbiorników. Nie zamienia się w pracę użyteczną, ale płynie w sieci: zwiększa prąd, obciąża przewody i transformatory.
Pojemnościowa
Tworzą ją odbiorniki z polem elektrycznym. Rośnie w biurach, magazynach i obiektach komercyjnych.
- zasilacze LED i elektroniczne
- UPS-y i serwerownie
- długie linie kablowe
- przewymiarowana bateria kondensatorów przy małym obciążeniu
Kiedy moc bierna kosztuje
Operator sieci rozlicza energię bierną, bo jej przepływ zwiększa obciążenie i straty w sieci. Na fakturze może pojawić się w dwóch postaciach.
- Ponadumowny pobór energii biernej indukcyjnej
- Gdy tg φ przekracza wartość z umowy lub taryfy — zwykle 0,4, czyli cos φ ok. 0,93.
- Energia bierna pojemnościowa
- Oddawana do sieci, np. nocą i w weekendy, gdy pracują głównie zasilacze elektroniczne albo bateria kondensatorów jest za duża.
Szczegóły zależą od grupy taryfowej i umowy dystrybucyjnej. Zacznij od faktury: szukaj pozycji z energią bierną i wartości tg φ.
Orientacyjna moc kompensacji
140 kvar
- cos φ teraz
- 0,80
- cos φ po
- 0,93
- Moc bierna teraz
- 300 kvar
- Moc pozorna i prąd
- −14%
przed po kompensacji
Wynik jest orientacyjny — rzeczywistą moc i stopniowanie układu wyznacza pomiar analizatorem sieci.
Zweryfikuj wynik na podstawie pomiarówJak kompensujemy
Rozwiązanie wynika z pomiaru — z tego, jaka moc bierna występuje, jak szybko się zmienia i czy w sieci są wyższe harmoniczne.
Bateria kondensatorów
Stopniowana bateria z regulatorem mocy biernej. Kompensuje moc bierną indukcyjną. Projektujemy i budujemy ją sami, od 50 do 500 kvar.
Baterie kondensatorówKompensator aktywny
Kompensuje bezstopniowo oba rodzaje mocy biernej: indukcyjną i pojemnościową. Od 5 do 100 kvar. Sprawdza się przy zmiennym obciążeniu i odbiorach elektronicznych.
Kompensatory aktywneDławiki ochronne
O dławikach ochronnych decydujemy na podstawie pomiaru harmonicznych i oceny ryzyka rezonansu — po konsultacji z inwestorem, bo zwiększają koszt układu. Chronią kondensatory przed przeciążeniem prądami wyższych harmonicznych.
Dlaczego dobór wymaga pomiaru

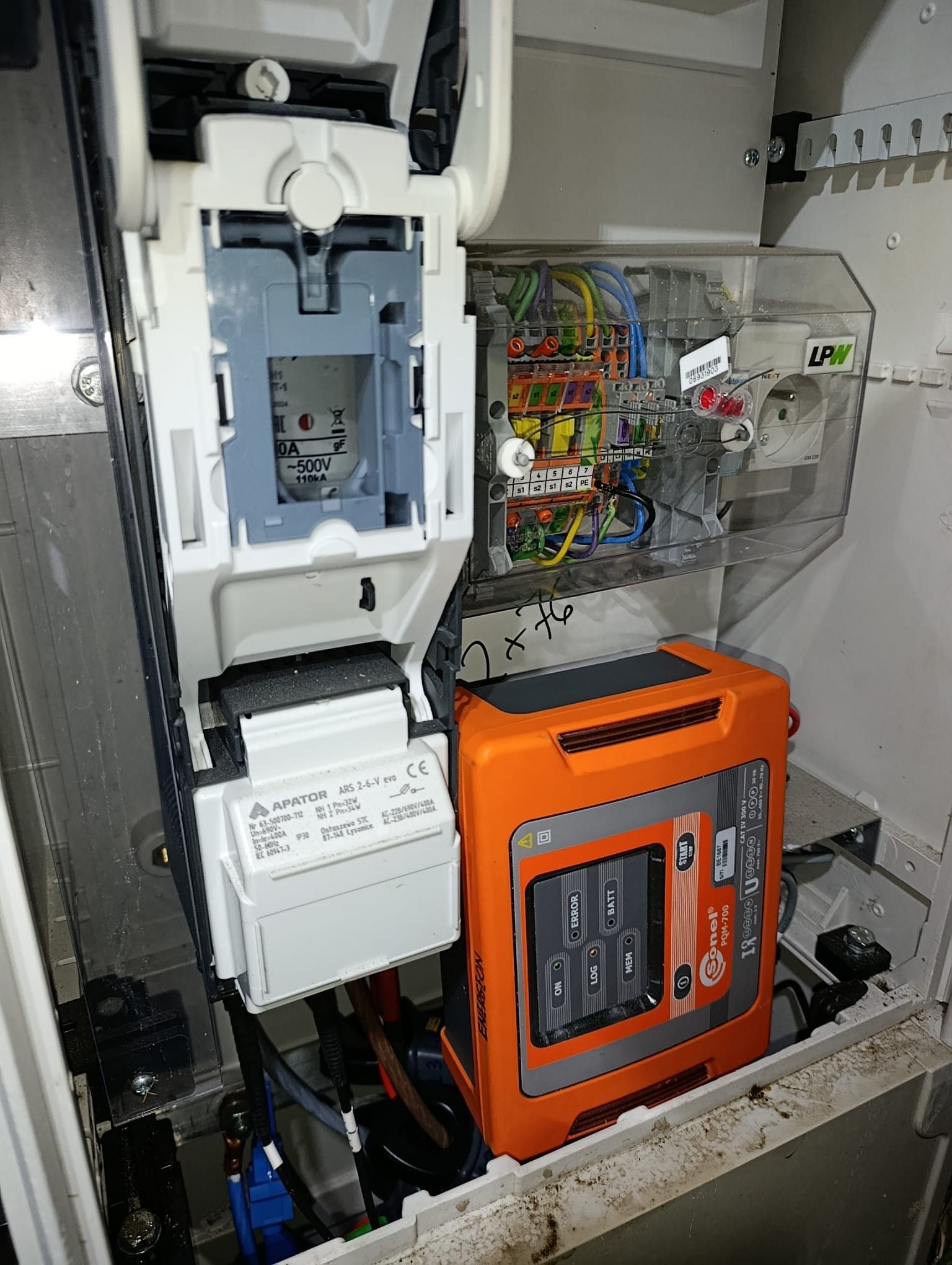

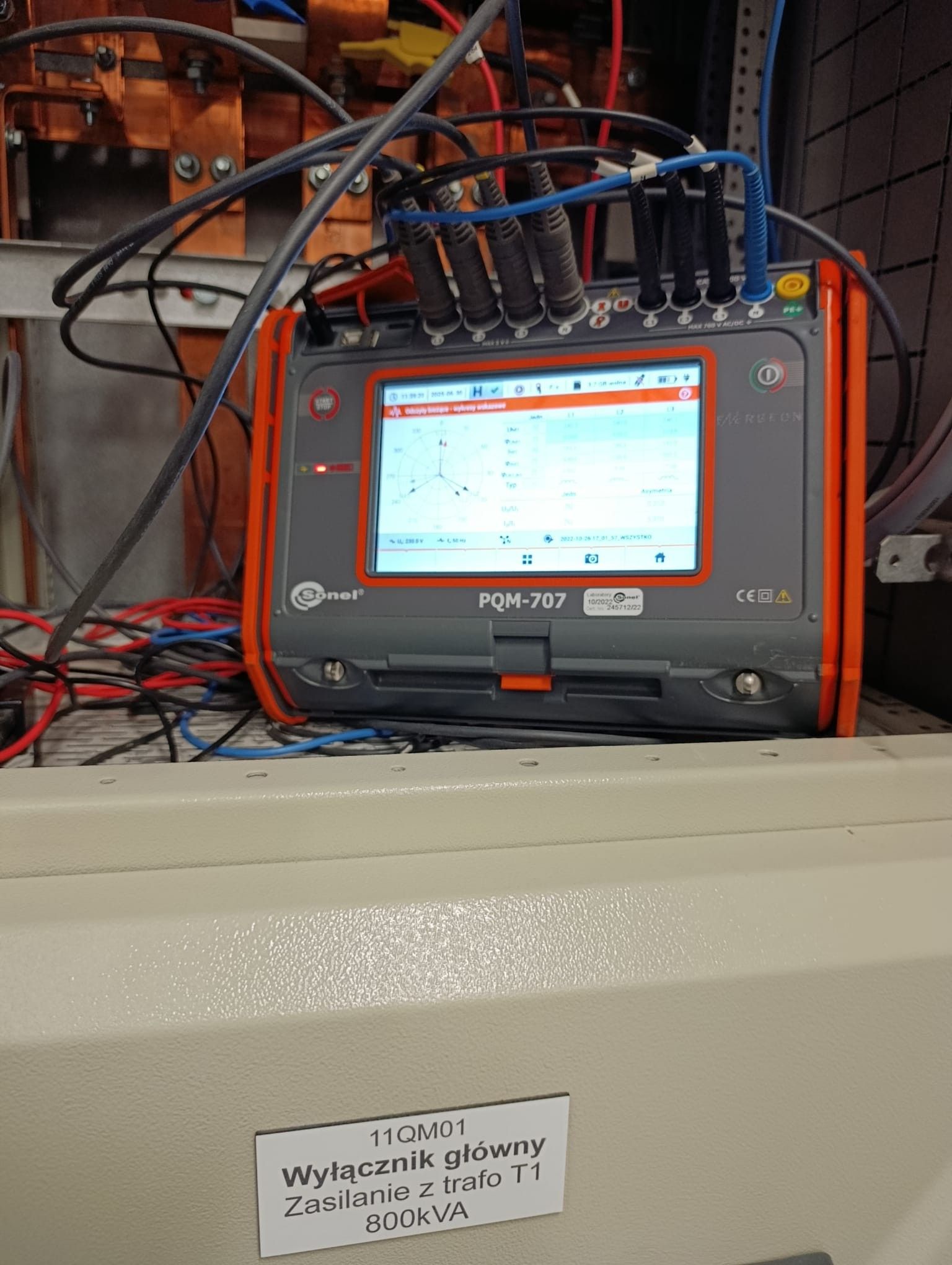

Faktura pokazuje, że problem istnieje. Nie pokazuje, kiedy powstaje i jak się zmienia. Dlatego przed doborem podłączamy analizator sieci na przyłączu obiektu.
Co rejestrujemy
- przebieg mocy czynnej i biernej w czasie
- tg φ w okresach pracy i postoju
- napięcia i prądy w fazach
- wyższe harmoniczne — decydują o potrzebie dławików
Co się dzieje, gdy dobór jest przypadkowy
- Za duża bateria
- Przy małym obciążeniu obiekt oddaje do sieci energię bierną pojemnościową — i za nią też płaci.
- Za mała bateria
- Opłaty za energię bierną indukcyjną zostają, tylko są mniejsze.
- Złe stopniowanie
- Regulator nie trafia w zapotrzebowanie i przełącza stopnie bez efektu.
- Pominięte harmoniczne
- Kondensatory pracują przeciążone, szybciej się starzeją, a w sieci może dojść do rezonansu.
Od problemu do efektu
- 01
Problem
Faktura z opłatami za energię bierną albo sygnał z Proteona.
- 02
Pomiar
Analizator sieci na przyłączu, przez okres typowej pracy obiektu.
- 03
Analiza
Kiedy i jaka moc bierna występuje, jak szybko się zmienia, czy są harmoniczne.
- 04
Projekt
Bateria, kompensator aktywny lub dławiki — moc, stopniowanie, miejsce przyłączenia.
- 05
Wykonanie
Baterie kondensatorów budujemy we własnym warsztacie.
- 06
Montaż
W rozdzielni obiektu, przez zespół z wymaganymi uprawnieniami.
- 07
Uruchomienie
Konfiguracja regulatora lub kompensatora i próby działania.
- 08
Efekt
Kontrolny pomiar i tg φ w granicach umowy.
Koszt i sprawdzenie efektu
Wstępna analiza faktur jest bezpłatna. Cenę układu podajemy po pomiarze, bo dopiero on pokazuje, czego naprawdę potrzebuje instalacja.
Co wpływa na koszt wdrożenia
- Pomiar analizatorem sieci
- 1000 zł netto. Jeśli zdecydujesz się na montaż kompensacji, ta kwota wchodzi w rozliczenie całej wykonanej pracy.
- Rodzaj i moc układu
- Bateria kondensatorów 50–500 kvar albo kompensator aktywny 5–100 kvar, liczba i wielkość stopni.
- Dławiki ochronne
- Tylko gdy pomiar harmonicznych wykaże taką potrzebę — zwiększają koszt układu.
- Miejsce i sposób montażu
- W istniejącej rozdzielni, w szafie wolnostojącej albo w obudowie zewnętrznej.
- Serwis
- Bieżące prace eksploatacyjne i coroczne pomiary kontrolne.
Jak sprawdzamy efekt
- Pomiar kontrolny po uruchomieniu
- Sprawdzamy pracę układu i tg φ w punkcie zasilania.
- Faktury z kolejnych okresów
- Pozycje za energię bierną pokazują, czy opłaty ustały — porównujesz je z okresami sprzed wdrożenia.
- Coroczny pomiar w ramach serwisu
- Kondensatory z czasem tracą pojemność. Pomiar pokazuje, czy układ nadal utrzymuje tg φ w granicach umowy.
Z naszych realizacji

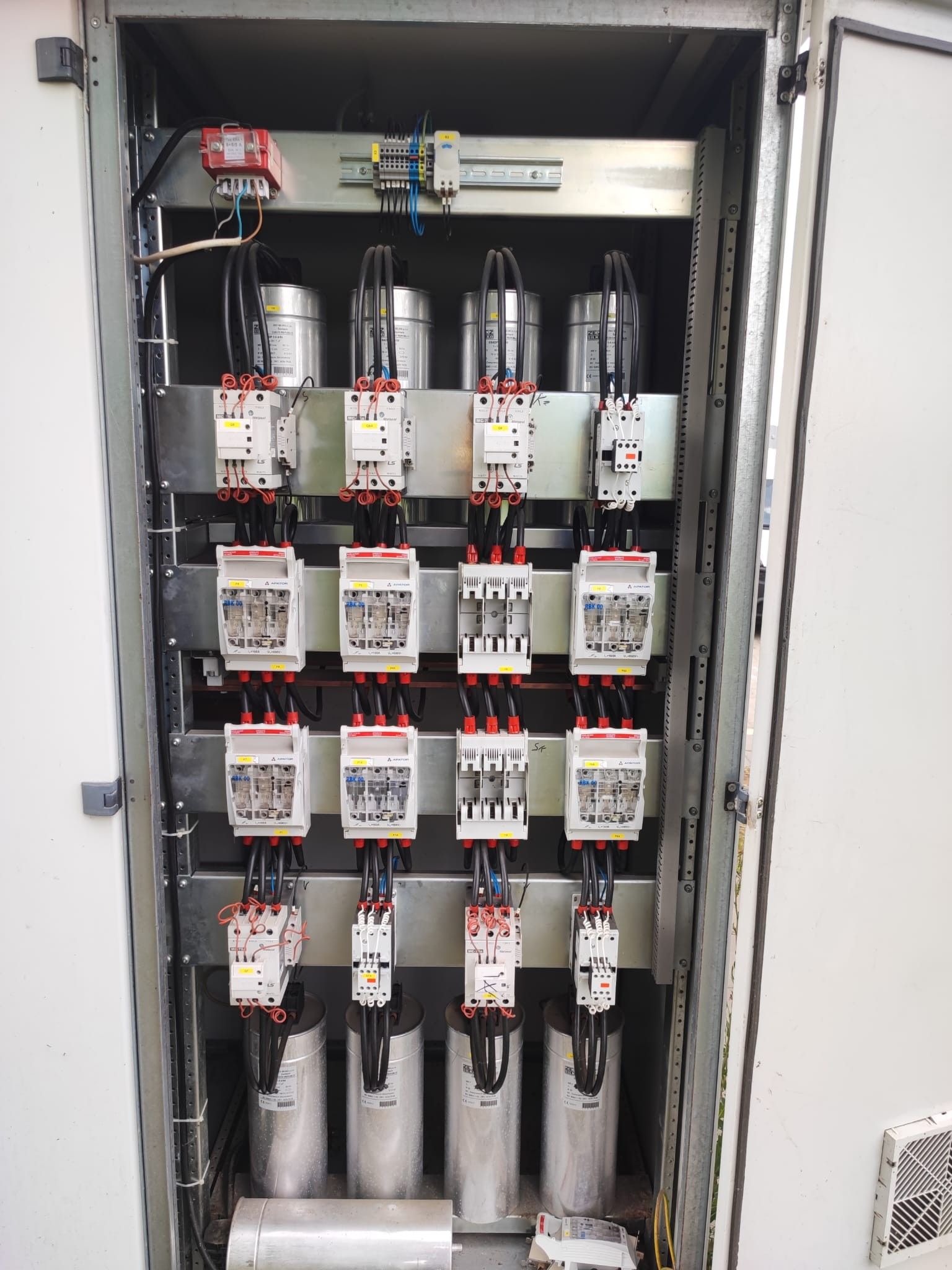

Bateria kondensatorów — wnętrze.

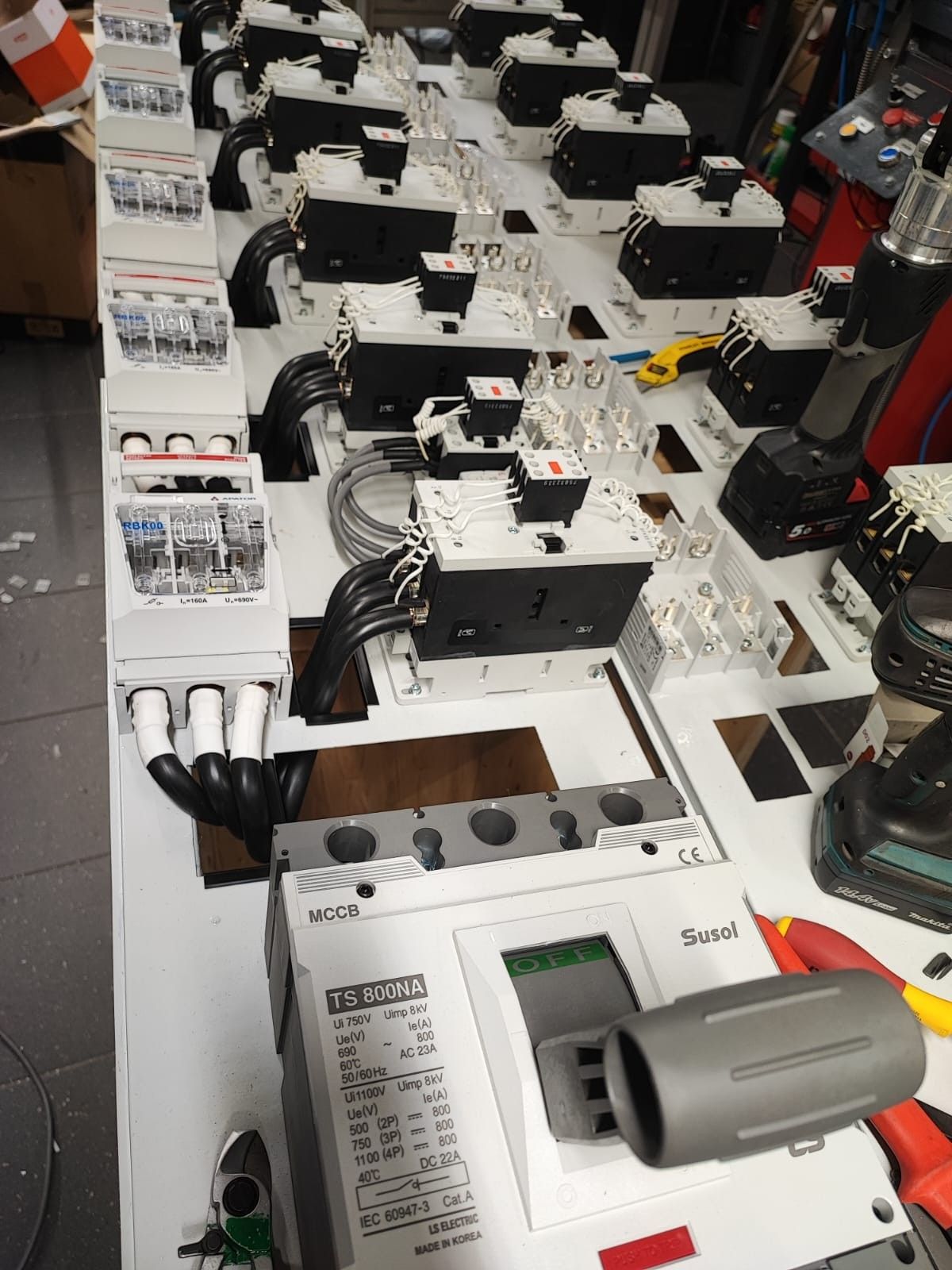

Prefabrykacja w naszym warsztacie.
Kompensator aktywny 30 kvar w istniejącej rozdzielni.

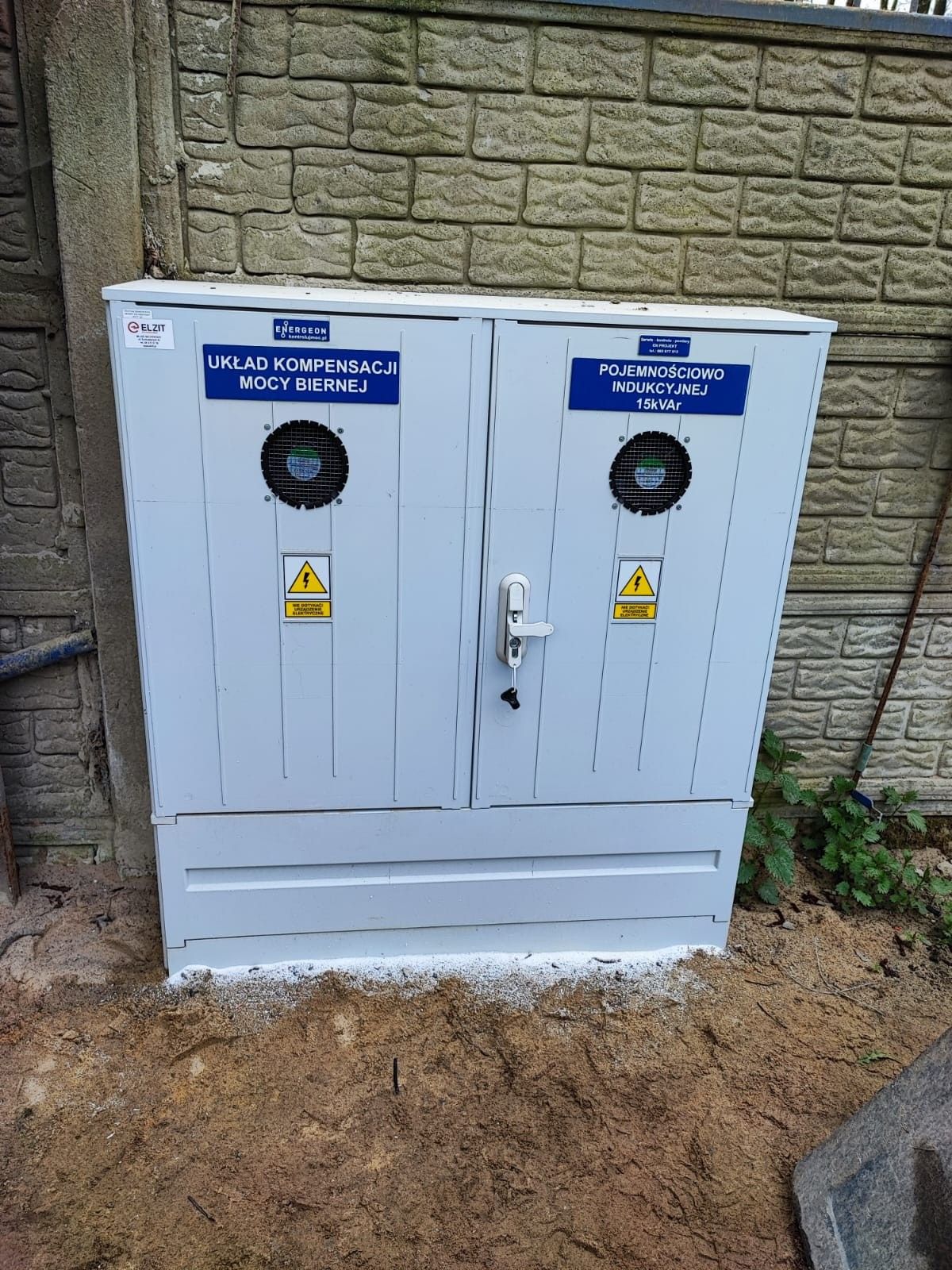

Kompensacja pojemnościowo-indukcyjna 15 kvar, szafa zewnętrzna.

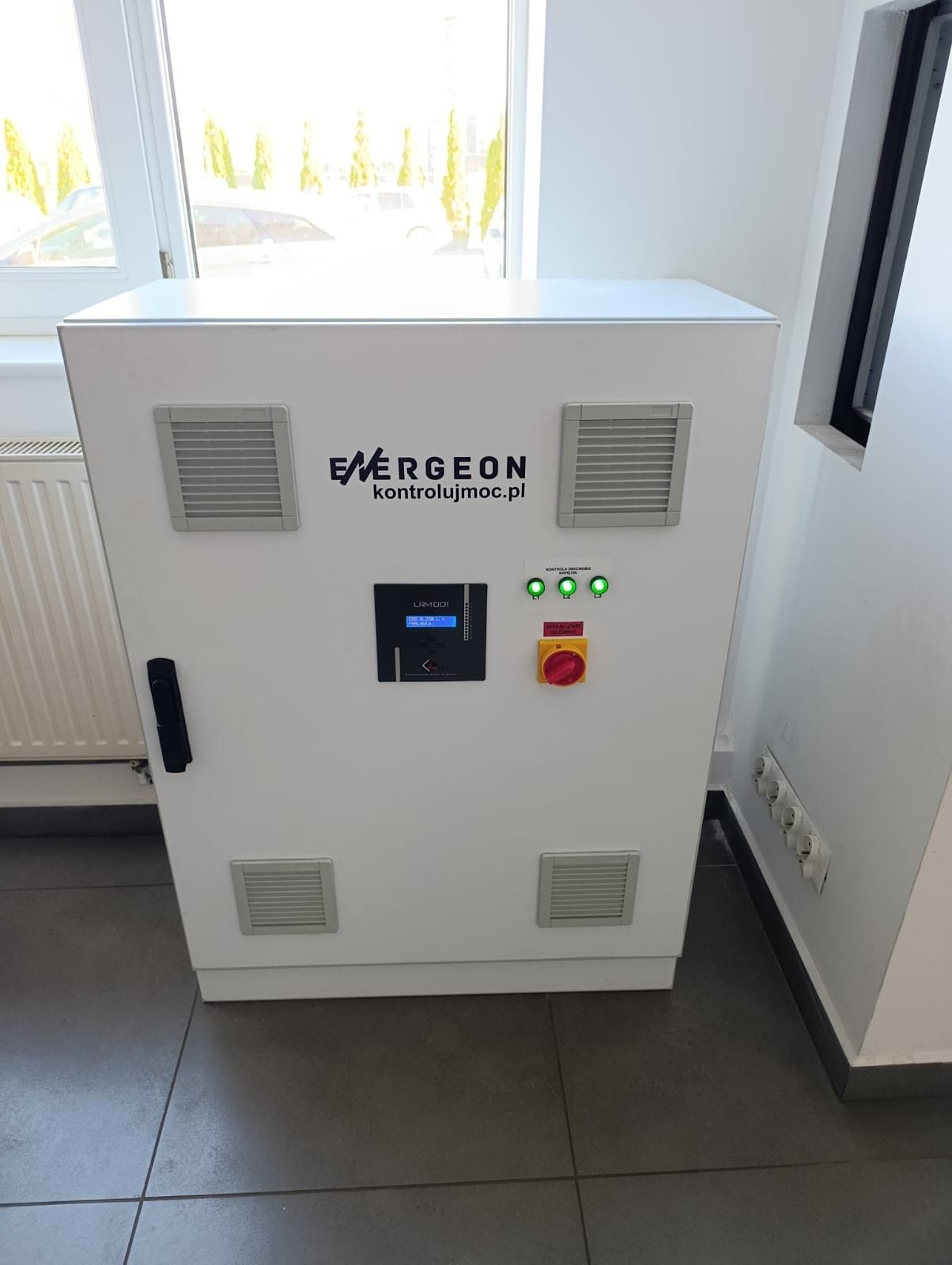

Bateria kondensatorów z regulatorem mocy biernej.
Montaż w rozdzielni obiektu.
Pytania o kompensację
Kompensacja mocy biernej
Dlaczego naliczane są opłaty za energię bierną?
Przepływ energii biernej zwiększa obciążenie i straty w sieci dystrybucyjnej. Operator nalicza więc opłatę za ponadumowny pobór energii biernej indukcyjnej, gdy współczynnik tg φ przekracza wartość z umowy lub taryfy (zwykle 0,4), a także za energię bierną pojemnościową oddawaną do sieci. Szczegóły zależą od grupy taryfowej i umowy dystrybucyjnej.
Jak sprawdzić, czy obiekt potrzebuje kompensacji?
Pierwszym sygnałem są pozycje na fakturze dotyczące energii biernej. O tym, jaki układ jest potrzebny, rozstrzyga pomiar analizatorem sieci w punkcie zasilania, przez okres odpowiadający typowej pracy obiektu.
Czy baterię kondensatorów można przewymiarować?
Tak. Zbyt duża bateria lub źle dobrane stopniowanie prowadzą do przekompensowania: w okresach małego obciążenia obiekt zaczyna oddawać do sieci energię bierną pojemnościową, która również jest płatna. Dlatego dobór zaczynamy od pomiarów.
Czy rozwiązanie wymaga okresowego serwisu?
Tak. Kondensatory z czasem tracą pojemność, a łączniki się zużywają. Prowadzimy bieżące prace eksploatacyjne układów kompensacji i raz w roku wykonujemy pomiary kontrolne, które pokazują, czy układ nadal utrzymuje tg φ w granicach umowy.
Jak dobiera się baterię kondensatorów?
Na podstawie pomiarów: przebiegu mocy czynnej i biernej w czasie, docelowego tg φ, zmienności obciążenia i zawartości wyższych harmonicznych. Z tego wynika moc baterii, liczba i wielkość stopni oraz to, czy potrzebne są dławiki ochronne.
Bateria kondensatorów czy kompensator aktywny?
Bateria kondensatorów kompensuje moc bierną indukcyjną i dobrze sprawdza się przy dużym, przewidywalnym obciążeniu. Kompensator aktywny kompensuje bezstopniowo moc indukcyjną i pojemnościową, więc wybieramy go przy zmiennym obciążeniu i dużej liczbie odbiorów elektronicznych. Rozstrzyga pomiar.
Sprawdź możliwość kompensacji
Wyślij fakturę za energię z pozycjami za energię bierną. Powiemy, czy problem dotyczy mocy indukcyjnej, pojemnościowej, czy obu — i od jakiego pomiaru zacząć.
Co dalej po wysłaniu
- 1Bezpłatna wstępna analiza
Oceniamy fakturę i opis instalacji. Wstępna analiza faktur jest bezpłatna.
- 2Odpowiedź w ciągu 2 dni roboczych
E-mailem lub telefonicznie: co widać na fakturze i jaki jest sensowny następny krok.
- 3Pomiar, jeśli jest potrzebny
Pomiar analizatorem sieci kosztuje 1000 zł netto. Przy montażu kompensacji mocy biernej ta kwota wchodzi w rozliczenie całej pracy.
Co warto przygotować
- rachunek za energię (najlepiej z kilku ostatnich miesięcy)
- wykres lub eksport danych z licznika, jeśli jest dostępny
- zdjęcie rozdzielni głównej
- dokumentację instalacji, jeśli ją masz
Załączniki są opcjonalne. Na początek wystarczy krótki opis problemu.
